سيارات الهايبرد مكوناتها ومبداء عملها hybrid system

[SIZE=5]بسم الله الرحمن الرحيم
السلام عليكم
السيارت الهجينه (هايبرد)
سيارات الهايبرد
المقدمه : في بداية الامر هذا النوع من السيارات هو نفس نظام السيارات التي تعمل على البنزين لاحتوائها على محرك البنزين ذا تقنيه عاليه جدا ولتقليل انبعاث الغازات من العادم للحفاظ البيئه
وتم تزويد السيارات بمحرك كهربائي للعمل على تعزيز قدرة المحرك اثناء المسير على الطرق حيث واثناء وقوف المركبه بشكل تام مثلا على اشارة المرور فأن محرك البنزين يتوقف عن العمل بالكامل ويبقى محرك
الكهرباء يعمل لوحده وايظا عند المسير بسرعات منخفظه من 0 الى 40 كيلو يعمل فقط محرك الكهرباء وفي حال الدوس على البنزين فان محرك البنزين يقوم بالتشغيل الفوري ويصبح الاثنين يعملان مع بعض

مكونات السيارات الهايبرد
محرك البنزين
محرك الكهرباء
مولد الكهرباء
بطاريه hv dc ذات فولتيه عاليه وتيار عالي
بطارية 12 فولت
الانفيرتر\الكونفيرتر
_________________________________________________________________________________________
1-محرك البنزين
وهو نفس محرك البنزين العادي ولكن تم تعديل عليه من قبل الشركات الصانعه لرفع كفائته و لتقليل نسبة انبعاث الغازات من العادم
نأخذ مثال على سياره تويوتا بريوس

[/SIZE]

Hybrid Synergy Drive®
معلومات محرك
البنزين


Gasoline Engine




Type
Aluminum double overhead cam (DOHC) 16-valve
VVT-i 4-cylinder


Displacement
1.5 liters (1497 cc)


Bore x stroke
75.0 mm x 84.7 mm


Compression ratio
13.0:1


Valvetrain
4-valve/cylinder with Variable Valve Timing with intelligence (VVT-i)


Induction system
Multi-point EFI with Electronic Throttle Control System with intelligence (ETCS-i)


Ignition system
Electronic, with Toyota Direct Ignition (TDI)


Power output
76 hp @ 5000 rpm (57 kW @ 5000 rpm)


Torque
82 lb.-ft. @ 4200 rpm (111 Nm @ 4200 rpm)


Emission ratings
Advanced Technology Partial Zero Emission Vehicle (AT-PZEV)

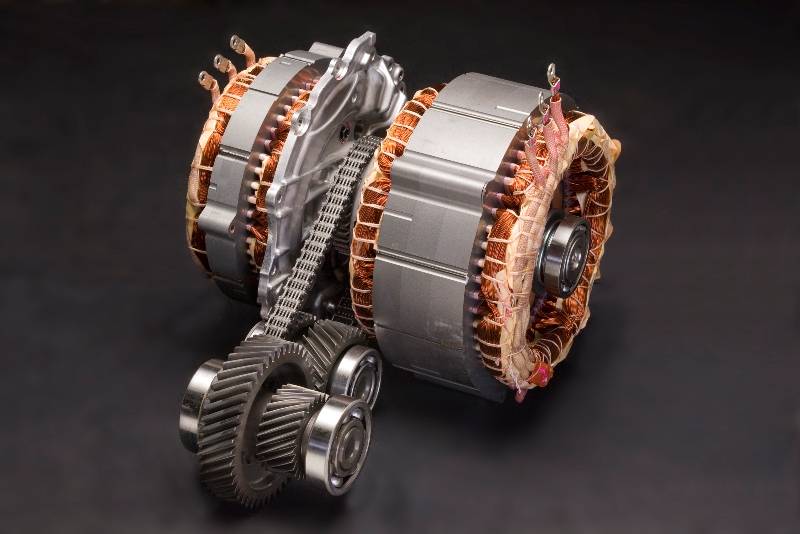

***2-محرك الكهرباء
وهو محرك ذات التيار المتردد (ثلاث فاز )نوعه محرك متزامن ذات المغناطيس الدائم ذو قدره عاليه 50 كيلوواط تقريبا قدره 67 حصان ويتم تزويده بفولتيه متردده تصل اقصاها الى 500 فولت وذات تيار عالي


Electric Motor
معلومات محرك الكهرباء


Motor type
Permanent magnet AC synchronous motor


Power output
67 hp @ 1200-1540 rpm (50 kW @ 1200-1540 rpm)


Torque
295 lb.-ft. @ 0-1200 rpm (400 Nm @ 0-1200 rpm)


Voltage
500V maximum

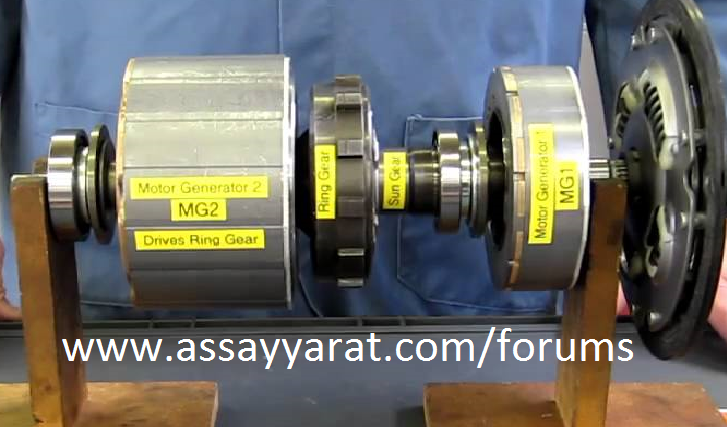

3-مولد الكهرباء
وهو مشبوك على الاطارات الاماميه نوعه مولد متزامن ذات المغناطيس الدائم يقدر على توليد فولتيه تصل لغاية 650فولت DC ومشبوك بنفس محور محرك الكهرباء حيث انه ملتصق به ويعمل على الشحن خلال الكبح او عند عدم استخدام دعسة البنزين اثناء المسير



MOTOR GENERATOR
معلومات المولد


Function
Drives front wheels, regeneration during braking


Type
Permanent Magnet Synchronous Motor




DC650V Max Voltage
